Avantaje senzor de presiune subțire de film subțire

Abstract

Senzorii de presiune subțire a filmului subțire sunt dispozitive utilizate pentru a măsura și monitoriza presiunea în diferite aplicații. Acest articol va discuta despre principiul său de lucru, avantajele și diferența dintre IT și tehnologia de film gros.

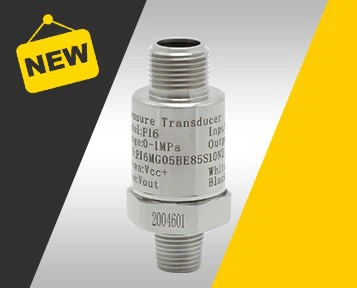

Senzor subțire de presiune a filmului subțire

Senzori de presiune subțire a filmului subțireau câștigat popularitate semnificativă datorită avantajelor lor față de tehnologiile tradiționale de detectare.

Viitorul său este promițător cu eforturile continue de cercetare și dezvoltare. Cu progrese în curs de desfășurare, se așteaptă să joace un rol din ce în ce mai semnificativ într -o gamă largă de industrii, cum ar fi aerospațial, nave, tranzit feroviar, sistem de stabilitate electronică auto (ESP) și sistem electronic de frânare hidraulică (EHB) și motorină de înaltă presiune comună și alte câmpuri, în special în echipamente hidraulice și vehicule, cum ar fi CRANES, SHAMERLERLERS, FORKLIFTS și Machinele Agricultural.

În viitor, se așteaptă să evolueze în caracteristicile de dimensiuni compacte, integrate, digitale și inteligente.

Principiul senzorului de presiune subțire de film subțire

Senzorul de presiune subțire a filmului subțire folosește tehnologia de sputtering și gravură a fasciculului ionic pentru a crea rezistențe cu film subțire pe o diafragmă elastică formată din oțel inoxidabil. Aceste rezistențe formează un pod de piatră de grâu. Când presiunea fluidului este aplicată pe diafragma din oțel inoxidabil, aceasta se deformează, ceea ce duce la o schimbare a rezistenței. Podul Wheatstone generează un semnal electric proporțional cu presiunea. Printr -o serie de etape de procesare a semnalului și corecție a erorilor, acest semnal este transformat într -o ieșire electrică standard, permițând măsurarea presiunii.

Avantaje senzor de presiune subțire de film subțire

De la filmul izolant și substratul, filmul sensibil și filmul izolant sunt depuse direct împreună într -un mediu cu vid ridicat. Inter -straturile filmului sunt combinate de forța atomică, ceea ce elimină efectul fluajului cauzat de banda adezivă. Pe baza acestui lucru, senzorii de presiune subțire a filmului sputter sunt remarcabili în ceea ce privește:

1. Precizie ridicată. Tehnicile de depunere a sputteringului permit crearea de filme subțiri cu un control precis al grosimii. Acest lucru permite fabricarea unor elemente de detectare a presiunii extrem de sensibile și precise. Și are o repetabilitate bună și o fiabilitate ridicată.
2. Puternic rezistent la vibrații de intensitate ridicată, impact și coroziune, fără scurgeri. Deoarece senzorul de presiune a filmului subțire este sudat într -un întreg cu ajutorul sudării cu laser sau a sudării plasmatice, corpul de miez sensibil și articulația presiunii din oțel inoxidabil sunt sudate. Prin urmare, senzorii de presiune subțire a filmului subțire nu au garnituri de cauciuc „O”. Nu există umplutură de ulei de silicon, iar mediul de presiune acționează direct asupra miezului sensibil la oțel inoxidabil rezistent la coroziune. Produsul poate rezista la vibrații și impact de intensitate ridicată și nu există absolut niciun pericol de scurgere.
3. Caracteristici bune ale temperaturii. Senzorul de presiune subțire de film adoptă tehnologia de proces de semiconductor și tehnologia de tundere a rezistenței laser. Ele pot funcționa la intervale de temperatură largi, de exemplu, -40 grad ... 125 grade și putem personaliza unul pentru -55 ... 150 grade.
4. Răspuns de înaltă frecvență. Deoarece mediul de presiune acționează direct asupra miezului sensibil la oțel inoxidabil rezistent la coroziune. Fără diafragmă și lichid de umplere. Prin urmare, măsurarea este reală și răspunsul la frecvență este ridicat.
5. Dimensiuni mici. Senzorii noștri sunt compacti și durabili. În unele aplicații care au rămas spațiu limitat, senzorii noștri îndeplinesc provocarea.

Un lucru de remarcat este faptul că legătura slabă între elementul senzorului de film subțire și materialul portului ar putea duce la o defecțiune timpurie a componentelor în timpul ciclului de presiune de anduranță. Necesită echipamente scumpe de sputtering și o cameră curată. Prin urmare, numai producătorii de top sunt capabili să își opereze plantele cu segregarea corespunzătoare pentru a evita orice contaminare încrucișată și, astfel, să mențină stabilitatea ridicată a procesului. În timp ce MacSensor îl face.

Proiectăm și fabricăm senzori de presiune subțire a filmului subțire, pe baza problemelor care sunt comune în industrii, cum ar fi cavitația gravă, fenomenul de ciocan, presiunea de vârf înaltă, fluctuația mare a puterii, interferența mare de vibrații și alt mediu dur în sistemul hidraulic al utilajelor de construcție. Produsele noastre pot îndeplini pe deplin cerințele acestor condiții de muncă.

Diferența dintre senzorii groși și subțiri de film

Diferența dintre senzorii cu peliculă groasă și senzori de film subțire constă în grosimea stratului de rezistență utilizat. Senzorii de film subțire au o grosime de 0.

Sunt diferite în metoda de aplicare a filmului rezistiv pe substrat. Rezistențele de film subțire prezintă o peliculă metalică depusă sub vid pe un substrat izolant. În schimb, rezistențele groase de film sunt create prin tragerea unei pastă specializată, compusă din oxizi metalici și sticlă, pe substrat.

Senzorii de peliculă subțire oferă avantaje notabile, cum ar fi o precizie mai mare, un coeficient de temperatură îmbunătățit și o stabilitate sporită. În timp ce senzorii de film gros sunt preferați pentru aplicațiile în care cerințele ridicate nu sunt cruciale, deoarece sunt mai rentabile.
